Enerji Vanası

Kolay Kurulum, Akıllı Kontrol, Maksimum Verim

Enerji Vanası, modern HVAC sistemleri için tasarlanmış akıllı ve entegre bir çözüm sunar. Otomatik hidronik dengeleme sayesinde her zaman doğru su miktarını sağlar ve sistemin verimli çalışmasını garanti eder. Karmaşık vana seçimi geçmişte kaldı; Doğru boyutlandırma kolayca yapılır.

Kolay montajı, kullanıcı dostu devreye alma arayüzü ve sorunsuz çalışması, kurulum ve bakım süresini önemli ölçüde azaltır. Geniş kontrol seçenekleri ile bina otomasyon sistemlerine tam uyum sağlar ve verimliliği ilk günden itibaren artırır.

Kısacası, Enerji Vanası; enerji tasarrufu, konfor ve sürdürülebilirlik isteyen tüm projeler için yüksek teknolojili ve güvenilir bir tercihtir.

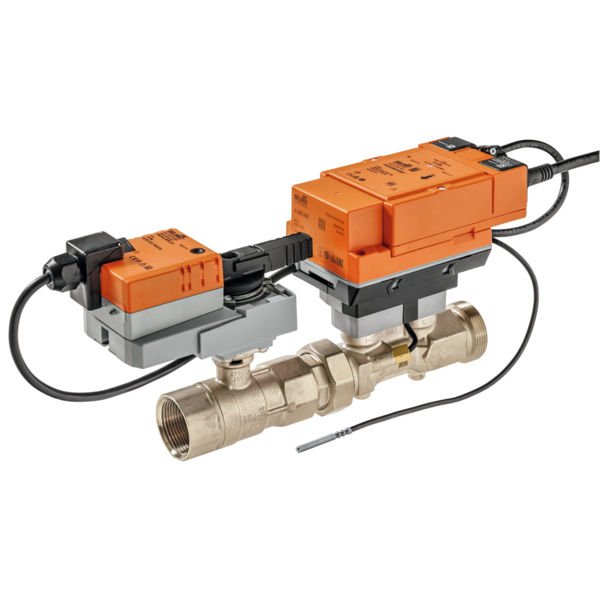

Enerji vanası bir küresel kontrol vanasından, bir motordan ve ayrıca bir lojik ve sensör modülüne sahip termal enerji sayacından oluşur. Lojik modülü, enerji sayacının güç kaynağı, haberleşme arayüzü ve NFC bağlantısını sağlar. İlgili tüm veriler sensör modülünde ölçülmekte ve kaydedilmektedir. Enerji sayacının bu modüler tasarımı, sensör modülü değiştirilse dahi lojik modülünün sistemde kalabileceği anlamına gelir.

Ürün Özellikleri

Elektrikli 2 yollu PI-CCV Enerji Vana, AC/DC 24 V, BACnet/IP, BACnet MS/TP, Modbus TCP, Modbus RTU, MP-Bus, Cloud, 2...10 V, DN 15, İçten ve dıştan dişli, Rp 1/2"G 3/4", PN 25, ps 1600 kPa, V'nom 0.42 l/s, Akışkan sıcaklığı -10...120°C [14...248°F], Glikol izleme

Çalışma modu HVAC performans cihazı dört bileşenden oluşmaktadır: küresel kontrol vanası (CCV), debi sensörlü ölçüm borusu, sıcaklık sensörleri ve motorun kendisi. Ayarlanan maksimum debi (V'max) maksimum DDC kontrol sinyaline (tipik olarak 10 V / %100) atanır. Alternatif olarak DDC kontrol sinyali vana açılma açısına veya ısı eşanjöründe gereken güce (bkz. güç kontrolü) atanabilir. HVAC performans cihazı, haberleşmeli veya analog sinyaller aracılığıyla kontrol edilebilir. Akışkan, ölçüm borusundaki sensör tarafından algılanır ve debi değeri olarak uygulanır. Ölçüm değeri ayar değeri aralığı ile dengelenir. Motor, vana pozisyonunu değiştirerek sapmayı düzeltir. Dönme açısı α, kontrol elemanı üzerinden fark basınca göre değişir (bkz. debi eğrileri).

Kalibrasyon sertifikası Her termal enerji sayacı için bir kalibrasyon sertifikası mevcuttur.

Güç hesaplama Termal enerji sayacı, anlık debi ve sıcaklık farkı ile anlık termal gücü hesaplar.

Kontrol karakteristikleri Hassas hız sensörüyle bağlantı içerisinde özel olarak yapılandırılmış kontrol parametreleri stabil bir kalite kontrol yapılmasını sağlar. Bununla birlikte, evsel su kontrolü gibi hızlı kontrol prosesleri için uygun değildir.

Fark basınç kontrolü Güç kontrolü, debi kontrolü ve pozisyon kontrolüne ek olarak Enerji Vanası, bir fark basınç sensörünün (dahil değildir) iki ölçüm noktası arasındaki fark basıncını kontrol etmek için kullanılabilir.

Sürünme akışı baskılama Açılma noktasındaki çok düşük akış hızı dikkate alındığında bu artık sensör tarafından gerekli tolerans dahilinde ölçülemez. Bu aralık elektronik olarak görmezden gelinir. Vananın açılması Vana, DDC kontrol sinyali tarafından ihtiyaç duyulan debi V'nom değerinin %1'ine karşılık gelene kadar kapalı kalır. Bu değer aşıldıktan sonra akış karakteristiği boyunca kontrol aktiftir. Vananın kapatılması Akış karakteristiği boyunca kontrol, V'nom değerinin %1'i olan gerekli debiye ulaşılana kadar aktiftir. Seviye bu değerin altına düştüğünde, debi V'nom değerinin %1'inde tutulur. Seviye, kontrol sinyali DDC tarafından ihtiyaç duyulan V'nom değerinin %0,5'ine karşılık gelen bir debinin altına düşerse vana kapanacaktır.
